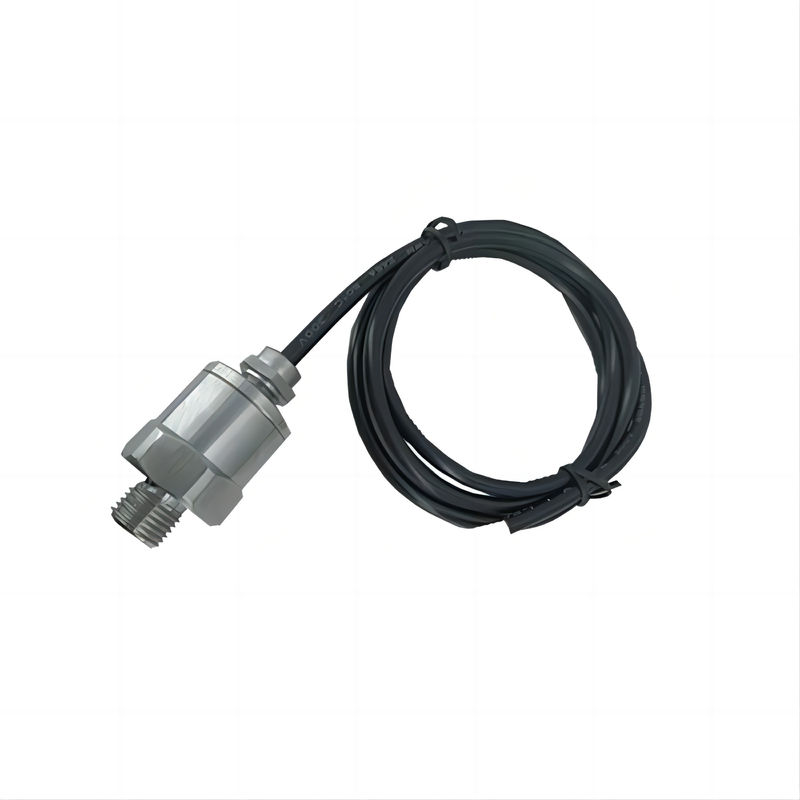

Sensor de presión de salida digital de transferencia lineal de acero inoxidable fácil de usar

Detalles del producto

Lugar de origen: - ¿Qué es?

Nombre de la marca: Consensic

Número de modelo: CTS110

Condiciones de pago y envío

Cantidad de orden mínima: Por favor, póngase en contacto con nosotros para obtener más detalles.

Precio: Offline contact or face-to-face discussion can be negotiated

Tiempo de entrega: 3-7 días hábiles

Condiciones de pago: L/C/Ade/Pellet/Texi Union, MoneyGram, Alipay y pagos entre empresas

Capacidad de la fuente: 999

Obtenga el mejor precio
Resaltar:
Presión de la sobrecarga:
2 Admito toda la gama
Efectos de los cambios en la temperatura ambiente:
00,03% / °C, un valor típico
Estabilidad:
< 0,5% FS / año
Producción:
Salida de corriente 4 ~ 20 m ADC dos líneas; salida de voltaje 0,5-4,5V
Voltado de la fuente de alimentación:
10 a 36 VDC; 12 a 36 VDC o 5 VDC en tensión de salida
Materiales principales:
304, con acero inoxidable
Presión de la sobrecarga:
2 Admito toda la gama
Efectos de los cambios en la temperatura ambiente:
00,03% / °C, un valor típico
Estabilidad:
< 0,5% FS / año
Producción:
Salida de corriente 4 ~ 20 m ADC dos líneas; salida de voltaje 0,5-4,5V
Voltado de la fuente de alimentación:
10 a 36 VDC; 12 a 36 VDC o 5 VDC en tensión de salida
Materiales principales:
304, con acero inoxidable
Sensor de presión de salida digital de transferencia lineal de acero inoxidable fácil de usar





función de transferencia lineal



Ejemplo de función de transferencia lineal: 1. el rango de 0 ~ 1,6Mpa (presión de mesa), 4 ~ 20 mA de corriente de salida de la función lineal es la siguiente:Aout = ((400+P)/100



El diagrama lineal de la presión de entrada y la corriente de salida es el siguiente: función de transferencia lineal.



Ejemplo de función de transferencia lineal: 1. el rango de 0 ~ 1,6Mpa (presión de mesa), 4 ~ 20 mA de corriente de salida de la función lineal es la siguiente:Aout = ((400+P)/100



El diagrama lineal de la presión de entrada y la corriente de salida es el siguiente:

Sensor de presión de salida digital de transferencia lineal de acero inoxidable fácil de usar 0



2. el rango de 0 a 1,6 MPa (presión del medidor), la función lineal de salida de voltaje de 0,5 V a 4,5 V es la siguiente:Vout = ((200+P) / 400



El diagrama lineal de la presión de entrada y la tensión de salida es el siguiente:

Sensor de presión de salida digital de transferencia lineal de acero inoxidable fácil de usar 1

Diagrama de cableado eléctrico



Forma de salida Con cable blindado / cable GX 12 Conexión eléctrica



Corriente de salida, con un sistema de segunda línea de 4~20mA





Pin 1 (línea roja) - Suministro de energía positivo Vs + Pin 2 (línea negra) - Suministro de energía negativo Vs-



Válvula de salida de tensión, de tres cables



Pin 1 (línea roja) - - Suministro de energía positivo Vs +

Pin 2 (línea negra) - Potencia negativa / GND común

Pin 3 (línea amarilla) - -Terminal de salida de tensión Vout
