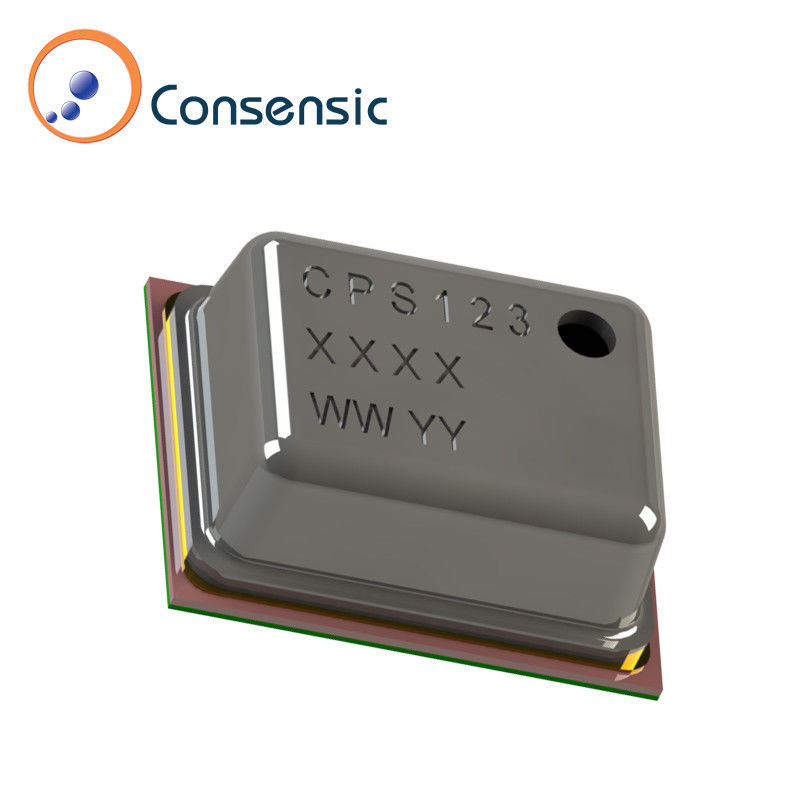

CPS123 Transductor de presión LGA Salida digital de 30 a 130 KPa

Sensor de presión de salida digital CPS123 Rango de temperatura de trabajo - 40 °C a +85 °C Precisión de presión < ± 0,2 kPa (< ± 2,0mbar) @ 25°C

A continuación se presenta una descripción más diferenciada y concisa de las características y especificaciones clave del CPS123:

Parámetros eléctricos:

• Corriente media de suministro (Iavg): 3,95 μA (en VDD = 3V)
• Corriente de suministro durante la conversión (Isc): 1,5 mA (a VDD = 3V)
• Corriente de suministro de espera (Iss): 0,2 μA (a VDD = 3V)
• Convertidor analógico a digital (ADC)Resolución de 24 bits
• La frecuencia de reloj I2C (FC,I2C): 400 kHz

Condiciones de funcionamiento:

Sensor de presión:

• Rango de acción: 30 a 130 kPa (300 a 1300 mbar)
• Resolución: 0,001 kPa (0,01 mbar)
• Precisión:
  • Se aplicarán las siguientes medidas:
  • Se aplicará el método de medición de la presión en el aire.

Sensor de temperatura:

• Rango de acción: -40 °C a +85 °C
• Resolución: 0,003 °C
• Precisión: ±0,75°C desde -40°C hasta +85°C

Operación:

• Válvula de alimentación: 2.0V a 5.5V (calibrado en fábrica a 3,0V ± 10% para una precisión)
• Rango de temperatura de funcionamiento: -40 °C a +85 °C
• Resistencias de levantamiento I2C: de 1 a 2,2 kΩ

Las calificaciones absolutas:

• Sobrepresión: hasta 2 veces en escala completa (FS)
• Válvula de alimentación: -0,3 V a 6,5 V (en relación con el GND)
• Válvulas de entrada/salida analógicas/digitalesSe aplicará el método de cálculo de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
• Temperatura de almacenamiento: -60 °C a + 150 °C

Resumen general:

ElCPS123 (en inglés)es un avanzadoSistema en un paquete (SIP)Solución que integra unasensor de presión de puente resistivoy aADC de 24 bitsEs una entrega.mediciones de presión precisas y de alta resolucióncon una capacidad de carga superior a 20 kW,Salidas digitales compensadas por presión y temperaturaEsto elimina la necesidad de cálculos de compensación complejos por parte del microcontrolador anfitrión, lo que lo hace altamente eficiente para una variedad de aplicaciones.

Este resumen destaca los aspectos clave de las características del CPS123, centrándose en sus especificaciones eléctricas, capacidades del sensor y rendimiento.Déjame saber si necesita más aclaraciones o más detalles sobre cualquier aspecto!
