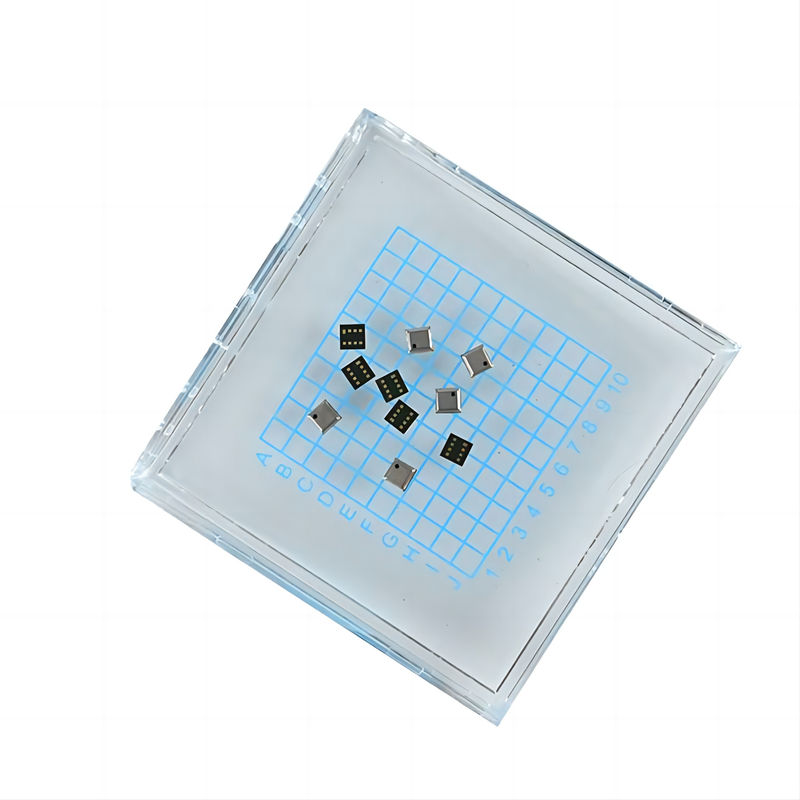

Sensor de presión de salida digital de puente resistivo SIP de alta resolución

CPS122 Ruido bajo presión ancho de banda completo, altitud en modo normal basado en la presión relativa 1 10Pa cm

Años de experiencia en producción, la tecnología es más profesional
Promover principalmente el CPS121, el CPS135B, el CPS171, el CAFS3000
Los requisitos de seguridad de los sistemas de seguridad de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad de los sistemas de seguridad.

Resumen general

La solución SIP CPS122 es un sensor de presión de alta resolución que incluye un sensor de presión de tipo puente resistivo y un ADC de 24 bits.Ofrece salidas digitales compensadas por presión y temperatura totalmente calibradasEl sensor incluye una lógica de calibración interna.proporcionando mediciones precisas a través de la interfaz I2C sin requerir que el microcontrolador anfitrión realice cálculos de compensación complejos.

Beneficios

• Bajo consumo de energía: Ideal para dispositivos que funcionan con baterías.
• Excelente para aplicaciones de baterías: Prolonga la duración de la batería debido al uso eficiente de energía.
• No se requiere un reloj externo: Simplifica el diseño y la integración del sistema.
• Alta resistencia a los medios de detección: Garantiza durabilidad y fiabilidad en diversos entornos.

Características

• Calibrado en fábrica: Garantiza mediciones precisas de presión y temperatura fuera de la caja.
• Válvula de alimentación: 2V a 5,5V (típico 3V).
• Consumo medio de corriente: < 5 μA por medición.
• Consumo actual en estado de sueño: < 200 nA a 25 °C.
• Rango de temperatura de funcionamiento: -40°C a +85°C.
• Presión Precisión absoluta: ±0,1 kPa (±1,0 mbar) desde 0°C hasta 50°C, 95 kPa hasta 105 kPa.
• Precisión relativa a la presiónSe aplicarán las siguientes medidas:
• Precisión de la temperaturaSe aplicará una temperatura de 1 °C.

Características eléctricas

Interfaces

• Interfaz I2C: admite velocidades de datos de hasta 400 kHz.

Características físicas

• Factor de forma: tamaño compacto de 3 x 3 x 1,2 mm (w x l x h).
• Paquete: paquete LGA con 8 conductos.
• Puerto de detecciónDetección de la parte superior.

Aplicaciones

1. Teléfonos inteligentes: Mejora las capacidades de detección ambiental.
2. Artículos portátiles: Adecuado para dispositivos de seguimiento de la salud y el estado físico.
3. Altimétricos: Proporciona mediciones de altitud precisas.
4. Barómetros portátiles y estacionarios: Mide la presión atmosférica con precisión.
5. Estaciones meteorológicas: Esencial para la recogida de datos meteorológicos.
6. Aplicaciones del GPS: Mejora la precisión de la posición con datos de altitud.
7. Las unidades de disco duro (HDD): Monitoriza la presión interna para garantizar un funcionamiento óptimo.
8. Equipo industrial: Apto para el control y control de la presión.
9. Sistemas de control de aire: Parte integrante de los sistemas de gestión del flujo y la presión de aire.
10. Sistemas de vacío: Monitoreo y control de la presión en ambientes de vacío.
