Fácil Comunicaciones I2c Sensor de presión de salida digital muy sensible

Si tiene más preguntas o necesita más información sobre cómo integrar el CPS121 en sus proyectos, no dude en preguntar!

Eléctricos Parámetros

Resumen general

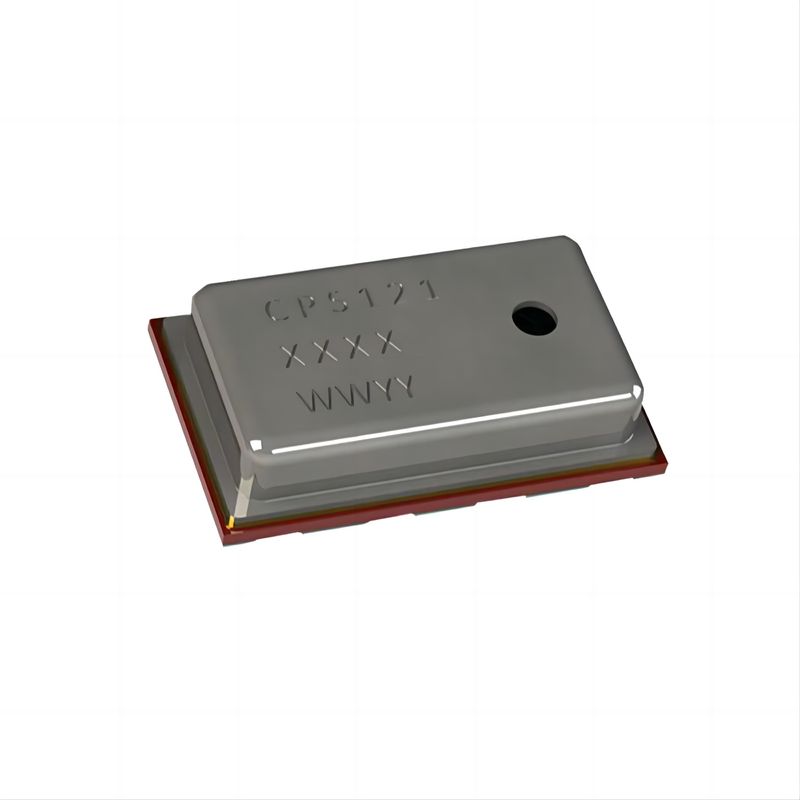

La solución de sistema en un paquete (SIP) CPS121 incluye un sensor de presión de puente resistivo y un ADC de 24 bits, que proporciona mediciones de presión de alta resolución y precisas.Su salida digital totalmente calibrada y compensada por temperatura simplifica la integraciónLa lógica de calibración interna del sensor elimina la necesidad de coeficientes de calibración externos y cálculos de compensación por parte del microcontrolador anfitrión.

Características clave

• Calibrado en fábrica: Proporciona mediciones precisas de presión y temperatura directamente.
• Salida digital: Datos de presión y temperatura disponibles a través de la interfaz I2C.
• Bajo consumo de energía: Apto para aplicaciones con batería.
• No se requiere un reloj externo: Simplifica el diseño del sistema.
• Alta resistencia de los medios: resistente a varios medios de detección.

Características eléctricas

• Válvula de alimentación: 2V a 5,5V (generalmente 3V)
• Consumo medio de corriente: < 5 μA por medición
• Consumo actual en estado de sueño: < 200 nA a 25 °C
• Rango de temperatura de funcionamiento: -40 °C a +85 °C

Características de medición

• Presión Precisión absoluta: ±0,1 kPa (±1,0 mbar) desde 0°C hasta 50°C, 95 kPa hasta 105 kPa
• Precisión relativa a la presiónSe aplicará el método de medición de la velocidad.
• Precisión de la temperaturaSe aplicará el método siguiente:

Interfaces

• Interfaz I2C: admite velocidades de datos de hasta 400 kHz

Características físicas

• Factor de forma: tamaño compacto de 3 x 5 x 1,2 mm (w x l x h)
• Paquete: paquete LGA con 8 conductos
• Puerto de detección: Detección de la parte superior

Aplicaciones

1. Teléfonos inteligentes: Mejora las capacidades de detección ambiental.
2. Artículos portátiles: Adecuado para dispositivos de seguimiento de la salud y el estado físico.
3. Altimétricos: Proporciona mediciones de altitud precisas.
4. Barómetros portátiles y estacionarios: Mide la presión atmosférica con precisión.
5. Estaciones meteorológicas: Esencial para la recogida de datos meteorológicos.
6. Aplicaciones del GPS: Mejora la precisión de la posición con datos de altitud.
7. Unidades de disco duro (HDD): Monitoriza la presión interna para garantizar un funcionamiento óptimo.
8. Equipo industrial: Apto para el control y control de la presión.
9. Sistemas de control de aire: Parte integrante de los sistemas de gestión del flujo y la presión de aire.
10. Sistemas de vacío: Monitoreo y control de la presión en ambientes de vacío.

Beneficios

• Bajo consumo de energía: Ideal para dispositivos que funcionan con baterías.
• Excelente para aplicaciones de baterías: Prolonga la duración de la batería debido al bajo consumo de energía.
• No se necesita un reloj externo: Simplifica el proceso de integración.
• Alta resistencia a los medios de detección: Garantiza la durabilidad en diversos entornos.
