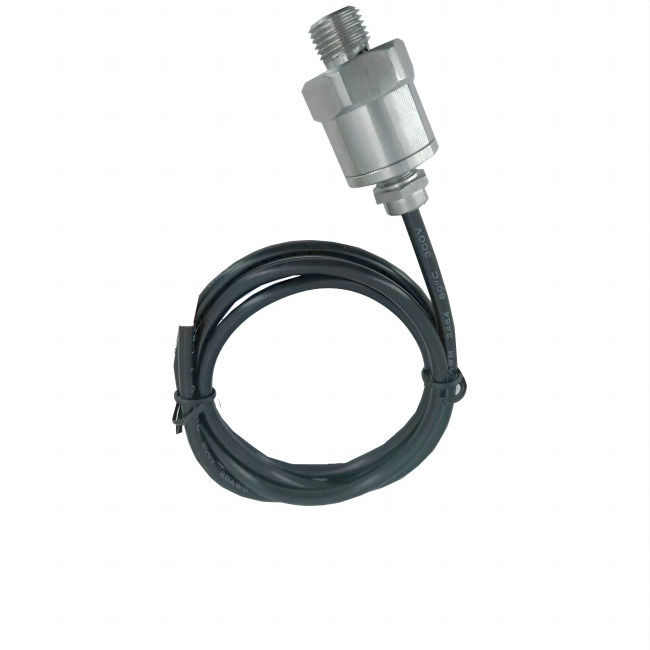

CTS110 Rango de medición: 0~2MPa Rango de temperatura de funcionamiento amplio: -20°C~85°C

Dimensiones de la estructura y definiciones de pines

Precauciones para el uso

1No toque el diafragma del sensor con las manos u otros objetos, de lo contrario el diafragma del sensor se dañará.
2. El transmisor no debe estar sobrecargado, de lo contrario causará que el diafragma sensible del sensor se estrese, se deforme y se desvíe.
La presión máxima de sobrecarga que el sensor puede soportar, de lo contrario el sensor se dañará por completo.
3La tensión de alimentación del transmisor debe ser inferior a 36 VDC (o la tensión más alta indicada en la placa de identificación) y las redes de alta tensión nunca deben estar conectadas al medidor.
4El transmisor está compuesto por un circuito y la suma de la resistencia a la carga debe estar en el área de trabajo especificada en el manual de instrucciones.

5Está estrictamente prohibido golpear, golpear y otros impactos violentos del transmisor durante el transporte, la instalación y el uso.
6El transmisor debe utilizarse de acuerdo con las especificaciones, y los diferentes tipos no son intercambiables.
7. Está estrictamente prohibido sobrevoltar durante la prueba y el uso. El rango del transmisor puede reducirse, pero no se permite exceder el límite superior del rango. El transmisor es instantáneo
Resiste 1,25 veces el rango superior de presión de sobrecarga; sin embargo, si el transmisor se somete a una presión mayor que la presión máxima de sobrecarga, el transmisor se dañará.
8La temperatura del medio en contacto con el diafragma del sensor debe estar dentro del rango de temperatura permitido; de lo contrario, el transmisor se dañará.
Cuando se mide el medio, debe desecharse de acuerdo con los siguientes requisitos después de interrumpir la operación: si el líquido medido permanece en la cámara de medición,el líquido se congela, y como resultado
El transmisor puede dañarse, por lo que es necesario drenar el líquido a probar después de haber detenido la operación o tomar medidas de aislamiento anticongelante.
9Para evitar la radiación electromagnética y el ataque del rayo, la carcasa del transmisor debe estar conectada a tierra y conectada por un cable blindado.
10El transmisor no debe utilizarse para medir los medios que son corrosivos para la cerámica, el nitrilo y el acero inoxidable.

Parámetro
